كيف تؤثر دقة قالب الختم على جودة تشكيل المعادن الصناعية؟

ختم القالبهي أداة إنتاج أساسية تستخدم في تصنيع السيارات والفضاء والأجهزة والإلكترونيات والأجهزة والمكونات الهيكلية. إنه يحكم دقة الأبعاد وتعريف السطح وتكرار عمليات ختم المعدن. في النظم البيئية الصناعية الحديثة حيث يعتمد التصنيع بكميات كبيرة على الاتساق واستقرار العملية، يصبح قالب الختم هو الأساس الذي تُبنى عليه قابلية التوسع في الإنتاج وضمان الجودة.

الغرض من هذه المقالة هو فحص كيفية تأثير دقة قالب الختم بشكل مباشر على جودة التشكيل ودورة حياة الإنتاج وأداء التصنيع. من خلال تحليل المواصفات الفنية، والانهيار الهيكلي، والتقييم الموجه نحو العملية، يوفر هذا المحتوى مرجعًا شاملاً لمتخصصي المشتريات والمهندسين الصناعيين والمشترين العالميين الذين يسعون إلى فهم الآليات الحاسمة وراء أداء أداة الختم. يتم توسيع المناقشة إلى أربع نقاط رئيسية لضمان العمق والوضوح الهيكلي، وتغطي اختيار المواد، والتكوين الميكانيكي، ودقة العملية، واعتبارات التطبيق اليومي، ونقاط التفتيش الرئيسية للتقييم للمصادر.

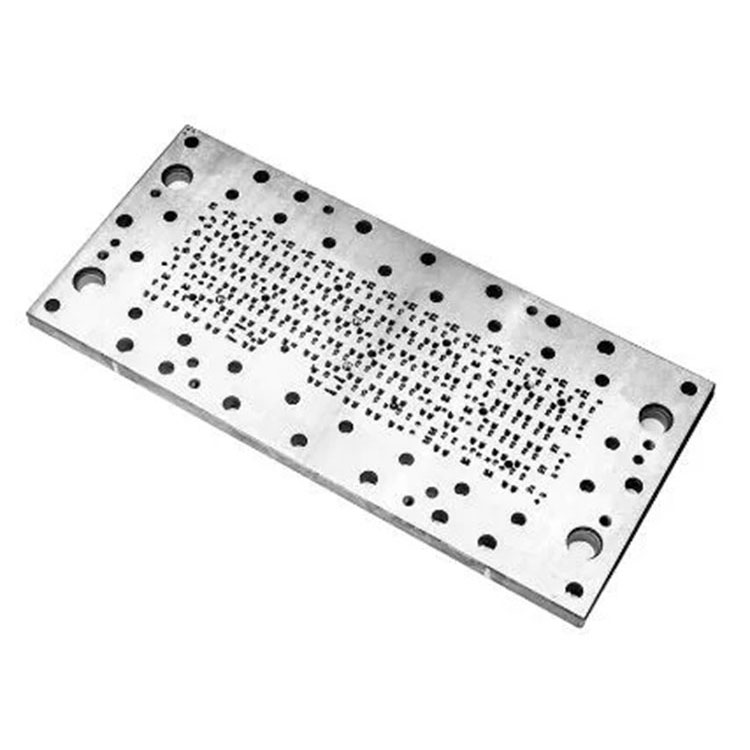

يتكون قالب الختم عادةً من ألواح القالب، واللكمات، وألواح التجريد، وأعمدة التوجيه، والبطانات، والينابيع، وألواح الدعم، والمثبتات. يعمل التجميع الكامل كهيكل منسق قادر على نقل قوة الضغط إلى تشوه متحكم فيه للصفائح المعدنية. تحدد الآلات الدقيقة، والتحكم في هندسة التجويف، ونظام التسامح، والتكوينات الخاصة بالنوع (عملية واحدة، تقدمية، نقل، مركبة) ثبات كل دورة ختم.

يوجد أدناه جدول مرجعي موحد للمعلمات يمثل تكوينات قوالب الختم الصناعية القياسية المستخدمة بشكل شائع في بيئات إنتاج الصفائح المعدنية:

مع تحديد هذه المعلمات، يستكشف كل قسم لاحق كيف تترجم الهندسة الدقيقة داخل قالب الختم إلى مخرجات صناعية موثوقة.

كيف تؤثر مواد البناء والسلامة الهيكلية على أداء قالب الختم

يبدأ أداء قالب الختم بالأساس الهندسي: المواد والعمليات الحرارية والبنية الداخلية للأداة. تختار القوالب الصناعية المتطورة سبائك الفولاذ التي تتميز بمقاومة التآكل، وقوة الضغط، وثبات الأبعاد. تعمل المعالجة الحرارية على معايرة صلابة المواد لتحمل الملايين من تأثيرات الختم المتكررة دون تشوه. تحافظ مكونات التثقيب المقسى بشكل صحيح على حدة الحافة لفترة أطول، وتحسن سلوك تدفق المعدن، وتقاوم التقطيع الدقيق.

تؤثر جودة المعالجة الحرارية بشكل مباشر على عمر العفن على المدى الطويل. يمنع توزيع الصلابة الموحد عبر التجويف والخرم وأسطح العمل تركيزات الضغط التي قد تسبب التعب المبكر. يعمل الطحن وقطع الأسلاك والطحن باستخدام الحاسب الآلي عالي الدقة على تحسين هندسة السطح لدعم سلوك الاحتكاك المستقر. يؤدي التثبيت الدقيق للمدخلات والألواح والهياكل الداعمة إلى تجانس الحمل عندما يطبق مكبس الضغط القوة لأسفل.

تحدد أنظمة أعمدة التوجيه دقة الاتجاه في إغلاق القالب. تسمح البطانات عالية الدقة بالتحكم في الحركة الرأسية، مما يمنع اختلال القالب الذي قد يسبب نتوءات أو تآكلًا سريعًا للأداة أو الخردة. تنظم النوابض وأسطوانات النيتروجين قوة التجريد، مما يساعد الأجزاء المقذوفة في الحفاظ على الاتساق الهندسي. تقوم لوحات التسليح بتوزيع طاقة التأثير عبر قاعدة القالب، مما يدعم طول عمر الهيكل أثناء الإنتاج المستمر عالي السرعة.

بالنسبة للصناعات التي تظل فيها التفاوتات المسموح بها ضيقة، فإن الانحرافات الدقيقة في إزالة القالب أو محاذاة الثقب يمكن أن تؤدي إلى عدم الاستقرار عبر آلاف الدورات. وبالتالي، فإن تصميم الهيكل المناسب يضمن إنتاجًا مستقرًا للأبعاد، وتقليل الصيانة، وأداء ختم متسق.

كيف تؤثر دقة الختم على هندسة المكونات والتكرار واستقرار العملية

تعد دقة الأبعاد عاملاً محددًا لقدرة ختم القالب. يتم تحديد الأداء من خلال مدى ثبات القالب في الحفاظ على هندسة التجويف، ومحاذاة الثقب، وإزالة القالب أثناء دورات الإنتاج المستمرة. تنتج كل عملية ختم أنماط تآكل متراكمة؛ ولذلك، يجب أن يتوقع تصميم القالب الضغوط التشغيلية طويلة المدى.

يعد الانضباط في التسامح أمرًا أساسيًا لمطابقة المنتج. يمكن للاختلافات التي تبلغ بضعة ميكرونات فقط في المقاطع الحرجة أن تغير سلوك التشكيل، مما يؤثر على زوايا الانحناء، ومواضع الثقب، وملامح الحافة، والتسطيح. أثناء العمليات عالية السرعة، تواجه الأسطح الفولاذية للأدوات احتكاكًا مع الصفائح المعدنية، مما يجعل خشونة السطح ومسارات التشحيم محددات رئيسية للاستقرار.

تعمل قوالب الختم التقدمية على تضخيم هذا المطلب. مع وجود محطات متعددة مرتبة بالتسلسل، تعتمد كل مرحلة تشكيل على تغذية الشريط الدقيقة وتقدم الخطوات الدقيق. إذا انحرفت إحدى المحطات عن الشكل الهندسي المقصود، فقد يظهر المنتج النهائي أخطاء تراكمية. تتطلب قوالب النقل حركة متزامنة للأجزاء، مما يعني أن موقع التثقيب وآليات الرفع يجب أن تحافظ على مسارات انتقال سلسة.

يؤثر خلوص القالب على سلوك كسر الصفائح المعدنية أثناء القص. يؤدي الخلوص الزائد إلى حدوث نتوءات وضعف جودة الحواف، بينما يؤدي الخلوص غير الكافي إلى تسريع تآكل الثقب. عند معايرته بشكل صحيح، يوفر الخلوص قصًا نظيفًا بأقل حمل للأداة. يؤثر تصميم نصف قطر زاوية الثقب أيضًا على مستويات تركيز الضغط داخل القالب والجزء.

تتحكم الدقة أيضًا في توزيع السُمك أثناء عمليات الرسم العميق. الضغط المتوازن بين الثقب والقالب يمنع التجاعيد أو التمزق أو التخفيف. بالنسبة لعمليات التشكيل التي تتطلب انحناءًا سلسًا، فإن تشطيب سطح القالب واتساق التلامس يحددان الجودة المرئية لكل مكون مخرجات.

عبر سلاسل توريد التصنيع العالمية، تحدد القابلية للتكرار ما إذا كان قالب الختم يمكنه تحمل الطلبات كبيرة الحجم دون تباين. ولذلك تصبح هندسة القوالب عالية الدقة أمرًا لا غنى عنه للصناعات التي تتطلب الاتساق بين الدفعات وخطوط الإنتاج ومواقع المصانع.

كيف يؤثر التقييم الهندسي وممارسات الصيانة وتخطيط الإنتاج على دورة حياة القالب

لا تتأثر دورة حياة قالب الختم بتصميمه فحسب، بل أيضًا بممارسات الإدارة. يساهم التقييم المناسب قبل التشغيل، والصيانة الروتينية أثناء التشغيل، والاستبدالات المنظمة لمكونات التآكل في تحقيق الاستقرار على المدى الطويل.

أثناء التحقق من صحة ما قبل الإنتاج، تؤكد فحوصات الأبعاد دقة التجويف، وعمودية الثقب، وتوزيع خلوص القالب، وسلاسة نظام التوجيه. تضمن دقة التركيب بين اللوحات توزيعًا موحدًا للضغط تحت الحمل. يقوم المهندسون بإجراء ختم تجريبي لتقييم ظروف الأزيز، وتشكيل التحولات، وسلوك تحرير الأجزاء، وموثوقية تغذية الشريط. في حالة ظهور حالات شاذة، يتم إجراء تعديلات دقيقة على أسطح العمل أو نقوش الزوايا أو الحواف المثقوبة أو مواضع الطيار.

تشتمل الصيانة أثناء الدورات التشغيلية على التشحيم، وفحص حافة الثقب، والفواصل الزمنية لاستبدال الزنبرك، وإحكام ربط مكونات التثبيت. إن تحديد علامات التآكل المبكرة يقلل من حالات الفشل غير المتوقعة. تعمل مراقبة محاذاة أعمدة التوجيه ونعومتها على منع الانحراف الزاوي الذي قد يؤثر على الدقة. غالبًا ما تستخدم مصانع اليوم سجلات الإنتاج لتتبع عدد الضربات، ودورات الاستبدال، واتجاهات العيوب.

تتبع مكونات التآكل مثل اللكمات والإدخالات والمزيلات جداول الاستبدال المحسوبة. تعمل عملية إعادة الطحن على إطالة عمر الخدمة مع الحفاظ على الشكل الهندسي. عندما تصبح إعادة الطحن غير كافية، فإن الإدخالات الجديدة تستعيد الدقة. تعمل المعالجات السطحية مثل طلاءات النيترة أو PVD على تقليل الاحتكاك وتعزيز مقاومة التآكل، مما يحسن ثبات الختم في ظل ظروف السرعة العالية أو التحميل العالي.

كما يشكل تخطيط الإنتاج كفاءة القالب. يحدد تحديد البنية المناسبة — عملية فردية أو تقدمية أو نقل أو مركبة — ما إذا كانت سرعة الإخراج تتوافق مع حجم الطلب وتعقيد الأجزاء. إن مطابقة سعة القالب مع آلة الضغط تضمن توزيع القوة بشكل متوازن وتجنب التحميل الزائد.

توفر القوالب المُدارة بشكل جيد عمرًا تشغيليًا طويلًا، ومعدلات خردة أقل، وتوافقًا مستقرًا عبر آلاف أو ملايين الأشواط. بالنسبة لأقسام المشتريات، يوفر فهم إدارة دورة الحياة أساسًا لتقييم قدرات الموردين وتوقع كفاءة التكلفة التشغيلية على المدى الطويل.

كيف تقوم فرق التصنيع باختيار قوالب الختم وتقييمها واستكشاف الأخطاء وإصلاحها للاستخدام الصناعي

تعتمد فرق التصنيع على معايير الاختيار التي تتوافق مع مواصفات القالب وأهداف الإنتاج. يتطلب تقييم قوالب الختم تحليلًا لخصائص الصفائح المعدنية، وهندسة المكونات، والتفاوتات، والتوافق مع آلة الضغط. تحدد متطلبات تشكيل كل جزء ما إذا كان القالب التقدمي أو النقل أو أحادي العملية مناسبًا.

تعيق أنواع القوالب غير المتطابقة الإنتاجية. على سبيل المثال، تستفيد المكونات عالية التعقيد التي تتطلب مراحل متعددة من الهياكل التقدمية، في حين أن الأجزاء الهيكلية الكبيرة قد تتطلب تكوينات النقل. قد تستخدم الثقوب أو القطع البسيطة محطات معالجة واحدة لتحقيق كفاءة التكلفة. يجب على المهندسين تقييم سمك المعدن وقوة الشد وخصائص الانحناء لتحديد الخلوصات المناسبة وقوة الثقب.

يتضمن استكشاف الأخطاء وإصلاحها أثناء الإنتاج تشخيص مشكلات الأزيز، أو تشوه الأجزاء، أو انحرافات المواد الزنبركية الخلفية، أو عدم محاذاة التغذية. تشير نتوءات عادةً إلى خلوص غير صحيح أو تآكل مثقوب. غالبًا ما ينتج التشوه عن توزيع الضغط غير المتوازن أو أسطح القالب غير الدقيقة. يتطلب Spring-back تعديلات على تشكيل الهندسة أو التحولات أو زوايا الانحناء. تنبع مشكلات التغذية من اختلال محاذاة دليل الشريط، أو عدم دقة الدليل، أو خصائص ملف المواد غير المتناسقة.

يحتفظ المهندسون بالوثائق الخاصة بكل قالب، وتسجيل التعديلات، وفترات التجديد، والإحصائيات التشغيلية. تدعم السجلات التفصيلية إمكانية التتبع وتسمح بالتحسين على المدى الطويل. عند توسيع نطاق الإنتاج، تقوم الفرق بتقييم قابلية تبادل القوالب لضمان تكرار الإنتاج عبر المصانع المختلفة. يعمل توحيد المكونات مثل أعمدة التوجيه والينابيع والمسامير على تحسين القدرة على التنبؤ أثناء استبدال الأجزاء.

تقوم عمليات التدقيق الداخلي بفحص تجانس الصلابة، واستقرار التثبيت الهيكلي، واتساق هندسة التجويف، ومسارات السفر الشريطية. تضمن هذه الممارسات بقاء قوالب الختم مستقرة حتى في ظل العمليات المستمرة عالية السرعة.

فيما يلي سؤالان يشار إليهما بشكل شائع في ختم اختيار القالب وتطبيقه:

س 1: كيف يتم اختيار إزالة القالب للصفائح المعدنية المختلفة؟
A1: تعتمد إزالة القالب على سمك الورقة وقوة الشد وخصائص التشكيل. تتطلب المواد الأكثر صلابة خلوصًا أكبر قليلاً لمنع إجهاد الثقب، بينما قد تستخدم المعادن الأكثر ليونة فجوات أكثر إحكامًا لقص أنظف. يشير المهندسون عادةً إلى نسب خلوص تتراوح من 3 إلى 12% من سماكة الصفيحة، ويتم ضبطها بناءً على مستويات نتوءات ملحوظة، وتطور تآكل الثقب، واتجاهات تشوه الحافة.

س 2: لماذا تؤثر دقة القالب التقدمي على فحوصات الجزء النهائي؟
ج2: تعتمد القوالب التقدمية على التغذية التدريجية الدقيقة، حيث تؤثر كل محطة على مراحل التشكيل اللاحقة. إذا انحرفت إحدى المحطات في ملف التعريف، فإن محاذاة التغذية الخاطئة أو الأخطاء الهندسية تتراكم عبر الشريط. وهذا يؤدي إلى عدم الدقة الموضعية، أو انحراف الأبعاد، أو التكوين غير الكامل. تضمن الدقة المستمرة عبر جميع المحطات أن تكون كل مرحلة مكملة للمرحلة التالية، مما يؤدي إلى إنتاج أجزاء متسقة بكميات كبيرة.

ولذلك يتطلب اختيار قالب الختم واستكشاف الأخطاء وإصلاحها فهمًا فنيًا مفصلاً ووعيًا هيكليًا ومراقبة عملية متقنة.

قسم الاستنتاج والاتصال

يعتمد الختم الصناعي على قوالب مصممة بدقة ومتانة واستقرار تشغيلي. بدءًا من اختيار المواد والسلامة الهيكلية وحتى دقة الأبعاد وإدارة دورة الحياة واستكشاف أخطاء العمليات وإصلاحها، يساهم كل عنصر من عناصر هندسة القوالب في تحقيق نتائج تشكيل متسقة. يعتمد المصنعون الذين يبحثون عن الموثوقية عبر فترات الإنتاج الطويلة على القوالب التي تحافظ على الشكل الهندسي تحت ضغط مستمر. تستفيد فرق المشتريات من فهم معايير التقييم التي تميز القوالب المصممة جيدًا عن تلك غير المستقرة.
